濕式報警閥
1、說明：
ZSFZ濕式報警閥是只允許水單方向流入噴水滅火系統，并在規定的壓力和流量下驅動配套部件報警的一種單向閥。它與水流指示器、壓力開關、灑水噴頭等組成 的濕式自動噴水滅火系統是一種應用極為廣泛的固定式滅火系統。該系統管網內常年充滿一定壓力的清水，長期處于伺應工作狀態，當保護區域內某處發生火災時， 區域內環境溫度升高，灑水噴頭的熱敏感元件(玻璃球)中的有機溶液發生熱膨脹而產生很大的內壓力，直到玻璃球外殼發生破碎，從而開啟噴頭噴水，并且自動啟 動整個系統，發出聲光報警信號，以達到火災報警及控制火災、撲滅火災之目的。
2、產品結構和工作原理

2.1、產品的結構

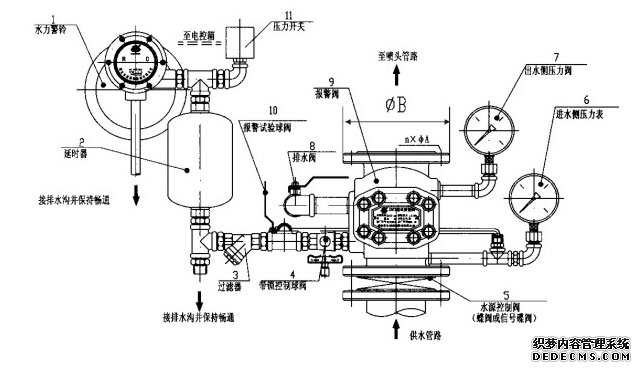

從圖1可知，ZSFZ濕式報警閥裝置由濕式報警閥、延遲器、水力警鈴、壓力開關、排水閥、過濾器等組成。
2.1.1、濕式報警閥
本濕式報警閥為蓋板型報警閥，主要由閥體、座圈和閥瓣三部分組成，整個閥體被閥瓣分成上、下兩腔，上腔(系統側)與系統管網相通，下腔(供水側)與水源相通，在閥體中配有座圈，在座圈上，有多個通往延遲器進水管的溝槽小孔。
當系統處于伺應狀態時，座圈上的溝槽小孔被閥瓣蓋住封閉，通往水力警鈴的報警水道被堵死；當上、下壓力差達到一定數值，閥瓣才開啟(差壓啟動)，水就從供 水側流向系統側，警鈴報警，滅水系統噴水；當上、下壓力頻繁開啟，在閥瓣上設有小補水閥，當系統側管網有微小滲漏或水源壓力有波動時，可以通過補水閥給管 網補水，平衡上、下腔壓力，穩定了閥瓣，從而避免了誤報警。
2.1.2、延遲器
延遲器是一個有進水口和出水口的圓筒形儲水容器，下端有進水口，與報警閥的報警口連接相通，上端有出水口，連接水力警鈴。由于系統的供水源壓力存在波動現 象，能使閥瓣出現瞬間開啟，水流經過座圈上溝槽及小孔首先進入延遲器，由于水源壓力波動的時間很短，閥瓣很快就能自動復位(關閉)，所以進入延遲器的水量 很小，可以由延遲器來收集水，并經過底部的泄水口排泄，延遲器的這一緩沖時間作用，避免了水流壓力波動而引起水力警鈴的誤報警。水從延遲器的進水口流入到 出水口流出所需要時間為延遲時間，本裝置為5~90S，水流停止后，遺留在延遲器中的水由泄水口排出，排完所需時間(排水時間)小于5min。
2.1.3、水力警鈴
水力警鈴是一種水力驅動的機械裝置。由殼體、葉輪、鈴錘和鈴蓋等組成。當閥瓣被打開，水流通過座圈上的溝槽和小孔進入延遲器，充滿后，繼續流向水力警鈴的進水口，在一定的水流壓力下，推動葉輪帶動鈴錘轉臂旋轉，使鈴錘連續擊打鋁鈴而發出報警鈴聲。
2.2、工作原理
濕式報警閥裝置長期處于伺應狀態，系統側充滿工作壓力的水，自動噴水滅火系統控制區內發生火警時，系統管網上的閉式灑水噴頭中的熱敏感元件受熱爆破自動噴 水，濕式報警閥系統側壓力下降，在壓差的作用下，閥瓣自動開啟，供水側的水流入系統側對管網進補水，整個管網處于自動噴水滅火狀態。同時，少部份水通過座 圈上的小孔流向延遲器和水力警鈴，在一定壓力和流量的情況下，水力警鈴發出報警聲響，壓力開關將壓力信號轉換成電信號，啟動消防水泵和輔助滅火設備進行補 水滅火，裝有水流指示器的管網也隨之動作，輸出電信號，使系統控制終端及時發現火災發生的區域,達到自動噴水滅火和報警的目的.
3、產品型號及主要技術參數(見下表)
省略
4、安裝與調試
4.1、安裝
4.1.1、濕式報警閥安裝前應先進行滲漏試驗，試驗壓力為額定工作壓力的2倍，保壓5min以上，閥瓣處應無滲漏；
4.1.2、本裝置應豎直地安裝在試壓和沖洗合格的管路上，注意水流方向，安裝位置應考慮維修、保養時有足夠的操作空間；
4.1.3、系統管路應進行徹底沖洗，管內應涂有防銹層，保證管路內沒有臟物污垢；
4.1.4、各排水口應用管路單獨接入下水道，保持暢通無阻便于統一排水；
4.1.5、壓力表應轉向看清讀數的位置；
4.1.6、水力警鈴和報警閥的位置，連接的管路在出廠時已經安裝就緒，如需重新安排管路，其水平距離≤20m，高差≤5m.
4.2.1、管網系統安裝完畢后，向系統管路中充水，緩慢升壓并將管路中的空氣排凈，升壓至系統工作壓力，檢查整個系統有無滲漏，合格 后作報警試驗和管路供水試驗。
4.2.2、報警試驗：開啟末端試驗閥(裝在系統中*末端)，水力警鈴、壓力開關和水流指示器，應作相應的報警動作?；蜷_啟濕式報警閥裝置上的排水球閥(8)，當流量相當于一只標準噴頭(通徑為15mm，流量系數K=80±4)時，水力警鈴和壓力開關應作相應的報警動作。
4.2.3、打開報警試驗球閥(10),進水側水流從銅管直接流入報警裝置，在閥瓣不開啟伺應狀態情況下，也可以試驗壓力開關和水力警鈴報警性能試驗。
4.2.4、管路供水試驗：打開排水球閥(8)，應有大量水流穩定地流出來，說明管路供水通暢正常，否則要檢查：管路系統進行排氣清除堵塞，保證暢通無阻。
5、定期檢查和維修保養
5.1、閥瓣上的橡膠密封面，應及時清除附著的污垢和異物，橡膠密封件使用壽命一般在十八個月內，若有磨損、老化，應及時更換。
5. 2、閥座密封圈環形槽內的小孔和密封面，應清除污垢異物，密封面不應劃傷，小孔保持通暢，不能修復應予更換。
5.3、及時清理報警閥裝置上過濾器內的臟物，保持管路通暢。
5.4、檢查和清理延遲器內的臟物，節流小孔不應有異物堵塞。
