北京消防維修FS5020火災報警控制器安裝特點容量分享

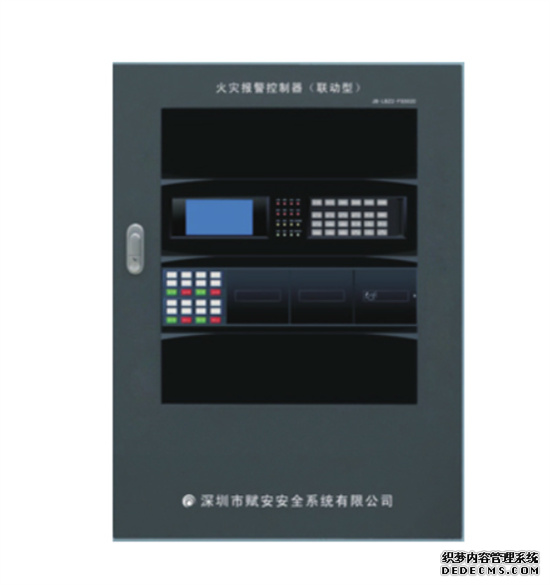

一、FS5020火災報警控制器簡介

　　JB-QBZ2-FS5020火災報警控制器（以下簡稱FS5020)滿足**標準GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動控制系統》的相關要求

　　FS5020是專為中型工程設計的智能火災報警控制器，適用于酒店、住宅、醫院、工業廠房、娛樂場所等工業及民用建筑

　　FS5020有1~4個回路，單機*大容量1600個地址，每回路地址總數400，探測器或模塊*大地址數為250
二、FS5020火災報警控制器特點

　　32位工業級嵌入式CPU

　　分布智能系統構架，局部故障不影響系統工作

　　強大的現場編程功能，調試開通快捷、方便

　　高可靠的全數字總線通訊協議

　　非破壞性總線信息仲裁技術

　　雙校驗和即時交互式校驗通訊技術

　　自動ID識別技術

　　地址群集技術

　　強大的總線過流，過壓和過載保護功能

　　采用隔離電源供電技術，顯示豐富、全面

　　配微型熱敏打印機

　　可分別記錄超過6500條火警和全部事件，掉電不丟失

　　內置中文輸入，任一設備位置中文描述，方便火警定位

　　獨特的外部線路保護功能，可將意外接線錯誤造成的損失降到*低

　　可選配多種通訊接口

　　RS485接口連接火災顯示盤FX02，氣體控制器FS5092、消防廣播等RS485設備

　　RS232接口連接消防控制室圖形顯示裝置

　　CAN接口連接網絡構成大型火災報警及消防聯動控制系統

　　加裝總線驅動器AFN-ZJ02，總線長度可達5km

　　SMT生產工藝，防潮、防塵、防腐能力強

　　結構化設計，19英寸標準面板，擴展和維護方便
三、FS5020火災報警控制器產品容量選擇

　　FS5020采用19英寸標準面板式結構機箱，容量及機箱選擇如下表
產品代碼     每回路*多地址數     總地址數     機箱形式
FS5020/100     100     100     12U壁掛，立柜，琴臺
FS5020/200     200     200     12U壁掛，立柜，琴臺
FS5020/300     300     300     12U壁掛，立柜，琴臺
FS5020/400     400     400     12U壁掛，立柜，琴臺
FS5020/500     400     500     12U壁掛，立柜，琴臺
FS5020/600     400     600     12U壁掛，立柜，琴臺
FS5020/700     400     700     12U壁掛，立柜，琴臺
FS5020/800     400     800     12U壁掛，立柜，琴臺
FS5020/900     400     900     12U壁掛，立柜，琴臺
FS5020/1000     400     1000     12U壁掛，立柜，琴臺
FS5020/1200     400     1200     12U壁掛，立柜，琴臺
FS5020/1400     400     1400     12U壁掛，立柜，琴臺
FS5020/1600     400     1600     12U壁掛，立柜，琴臺
四、FS5020火災報警控制器產品主要技術指標
項目     規格
產品名稱     火災報警控制器
產品代號     FS5020
檢測型號     JB-QBZ2-FS5020
執行標準     GB4717-2005《火災報警控制器》GB16806-2006《消防聯動控制系統》
結構型式     壁掛式800×600×190（單位：mm）（立柜和琴柜為用戶定制產品）
重量     標準壁掛12kg（4回路、含兩節電池）
主電源     AC187V~242V、50Hz（±1Hz）
備用電池     DC12V   7Ah電池2節
開關電源     DC30V4A開關電源
使用環境     0℃~50℃，10%~95%（RH）
總線參數     總線電壓：18V~28V,驅動電流：700mA

總線1.5km(截面積≥1.5mm²），總線1.0km（截面積≥1.0mm²）

回路地址數超過250小時，需采用2.0mm²以上的導線

每級總線驅動器可延長2km,*多3級，總線長度可達6km
單回路的*大地址數：400（探測器、模塊地址數不超過250）
顯示盤

火災顯示盤FX02，RS485接口，*大1級，*多32臺

火災顯示盤FX01.總線接口，占用模塊地址，僅接收本回路火警信息
外設通訊口

RS232接口一個，接消防控制室計算機圖形顯示裝置

RS232接口一個，接消防控制室計算機圖形顯示裝置

CAN接口一個，聯網
打印機     微型熱敏打印機
