一.1.1 方案簡述

機房氣體消防工程主要是2個氣體消防區域構成：

氣噴防護區1：數據中心機 房，面積約80平方米；

氣噴防護區2：UPS機房，面積約30平方米；

采用有管網七氟丙烷，組合分配式氣體自動滅火消防系統。

七氟丙烷氣體自動滅火消防系統特點：

滅火力強，滅火時間短，能滅A、B、C型火災；

滅火后無污染、腐蝕作用，不導電沒有殘留物，對臭氧層無破壞；

低濃度滅火，液態儲存，藥劑占地面積?。?/span>

毒性低，可以應用于有人值守場所；

系統具有擴展性。

一.1.2 前提條件

消防報警控制器安裝在本層值班室

大樓消防電源已具備

一.1.3 系統方案設計

本系統設計：機房設備區采用七氟丙烷全淹沒自動氣體滅火系統，在走廊處配備若干干粉滅火器。

目前氣體消防主流產品有：CO2自動滅火系統、鹵代烷1301自動滅火系統、INERGEN（煙烙盡）、七氟丙烷全淹沒自動氣體滅火系統。

CO2是一種適用于計算機機房的滅火劑，但CO2有毒，一般只能適用于那些無人值守或較少時間有人在內的機房。

鹵代烷1301其毒性較CO2輕些，但其對大氣臭氧層有破壞作用，成為一種被逐漸淘汰的產品。

INERGEN（煙烙盡）是一種比較新的氣體滅火劑，但由于目前主要依靠國外技術，投資量大，維護費用高，還未普及推廣使用。

七氟丙烷氣體則完全摒棄了CO2、鹵代烷1301、INERGEN的缺點，毒性低，價格較便宜，已經為當今計算機機房首推的氣體滅火劑。

根據以上四種滅火系統的比較并結合計算機房特有的情況特點和防火等級，參考業主的消防需求，北京億杰消防工程公司設計采用目前國際上*先進的氣體滅火系統——七氟丙烷全淹沒自動氣體滅火系統。

一.1.3.1 消防系統保護區的設置

因本次工程設計的滅火工作面積較大，根據機房各功能分區的布置情況，采用有管網氣體消防。

七氟丙烷全淹沒自動滅火系統可以組成兩種形式的滅火系統，即組合分配式系統（有管網系統）與單元獨立系統（無管網系統）。本消防工程存在5個需要保護的區域，因此采用七氟丙烷有管網組合分配式全淹沒自動滅火系統。

一.1.3.2 消防系統組成

本工程消防系統以七氟丙烷氣體自動滅火消防為主。本層機房的氣體消防系統是由七氟丙烷氣體滅火系統和火災自動報警系統兩部分組成，構成一個完整的七氟丙烷自動滅火系統。

一.1.4 七氟丙烷氣體滅火系統介紹

火災氣體噴嘴布置形式：

三層保護形式。保護區的火災噴嘴安裝在吊頂內、天花板下，同時在活動地板下也裝置噴嘴。當一個區域發生火災時通過該區的釋放閥，繼而打開系統七氟丙烷的供該區的儲瓶，并向該區釋放七氟丙烷進行滅火，而其他區域的儲瓶則被其單向閥阻止而不打開。這樣，在幾個區域不同時發生火災時，將節省不必要的氣體損失。

本層保護區的設計滅火濃度為8%，通過智能滅火控制器的邏輯編程，來實現不同保護區的氣體噴放。

本次選用的七氟丙烷滅火產品(FM200滅火系統產品)。

⑴ 該產品性能處于國內同類產品領先水平，為國內消防主流產品。

該公司七氟丙烷滅火系統一次性通過了《**固定滅火系統和耐火構件質量監督檢驗中心》的檢驗；

⑵ 各類閥結構緊湊，性能可靠，密封性好，開啟壓力小，流阻小。

⑶ 啟動瓶組具有電動和機械應急兩種啟動方式。

⑷ 瓶架結構簡單，牢固，易拆裝。

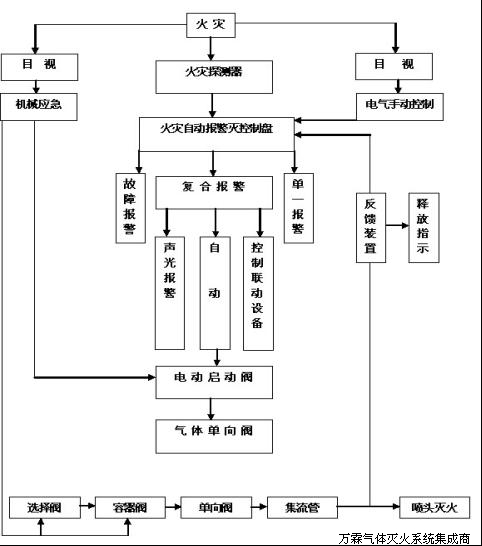

七氟丙烷滅火系統示意圖

滅火系統主要部件

七氟丙烷儲瓶

瓶口安裝容器閥，按設計要求充裝七氟丙烷和增壓氮氣。容器閥出口與管網系統相連。平時儲瓶用來儲存七氟丙烷，火災發生時將七氟丙烷釋放出去實施滅火。

瓶頭閥

安裝在七氟丙烷瓶口上，具有封存、釋放、充裝、超壓排放功能等。

電磁驅動閥

安裝在啟動瓶瓶頭閥上，按滅火指令給其通電啟動，進而打開釋放閥與容器閥，釋放七氟丙烷實施滅火。另外，亦可實施手動應急操作，實施滅火系統啟動。

選擇閥

滅火系統為組合分配時設此閥，對各個保護區各設一個，安裝在七氟丙烷儲瓶出流的集流管上，由它開放引導七氟丙烷噴入需要滅火的保護區。

液體單向閥

安裝在七氟丙烷出瓶儲流的集流管上，防止七氟丙烷從集流管向儲瓶倒流。

氣體單向閥

該閥安裝在驅動氣體啟動管路中，用于控制驅動氣體的流向。控制相應的選擇閥、容器閥應打開，另外的選擇閥、容器閥不應打開，避免發生誤動作。

安全閥

安裝在集流管上。由于組合分配系統采用選擇閥使集流管形成封閉管段，一旦有七氟丙烷積存在里面，可能由于溫度的關系會形成較高的壓力。為此，需要設置安全閥。它的瀉壓動作壓力為6.8+-0.4Mpa。

壓力訊號器

安裝在選擇閥的出口部位（對于單元獨立系統，則安裝在集流管上），當釋放閥開啟釋放七氟丙烷時，壓力訊號器動作送出工作訊號給滅火控制系統。

④ 七氟丙烷滅火系統三種控制方式

自動控制：

將滅火控制箱的控制方式選擇健放到“自動”位置。保護區有火災發生，火災控制器接收到火情信息并甄別后由報警和滅火控制系統發出聲光報警及下達滅火指令。并按下列程序工作：完成“聯動設備”的啟動（如停電、停止通風及關閉門窗等。本系統只提供消防聯動模塊用于切斷電源，但設備聯動的具體實施工作及工程報價本系統的工程報價不含），延遲0-30秒通電打開電磁啟動器；繼而打開氮氣（N2）啟動瓶瓶頭閥→分區釋放閥→七氟丙烷儲瓶瓶頭閥→釋放七氟丙烷氣體實施滅火。

手動控制：

將滅火控制箱（或自動/手動轉換裝置）的控制方式選擇健放到“手動”位置，此時自動控制無從執行。人為發覺火災或火災報警系統發出火災信息，即可操作滅火控制盤上（或另設的）滅火手動按鈕，仍將按上述既定程序?qū)嵤缁稹Ｒ话闱闆r，手動滅火控制大都在保護區現場執行。保護區門外設有手動控制盒，手動控制盒內還設有緊急停止按鈕，用它可以停止執行“制動控制”滅火指令。

應急操作

無論是火災報警系統、滅火控制系統發生什么故障，不能投入工作，此時人為發現火情，欲啟動滅火系統執行滅火行動的話，首先應通知現場人員撤離保護區，人為啟動“聯動設備”而后才執行滅火行動，撥下電磁啟動器上的保險蓋，壓下電磁鐵芯軸，這樣就打開了氮氣啟動瓶瓶頭閥，繼而像“自動控制”程序一樣，會相應地將釋放閥、七氟丙烷儲瓶瓶頭閥打開，釋放氣體。

火災自動報警系統介紹

火災探測器布置形式分為兩類：

**類：三層保護形式。機房氣噴保護區的火災探測器安裝在天花板向室內的一側，同時在活動地板下、吊頂里也裝置探測器。

第二類：一層保護形式。火災探測器安裝在天花板向室內的一側。

機房智能滅火控制器放置在本層值班室，在各保護區均設二路獨立探測回路, 一路為感煙探測器，另一路為感溫探測器，用來檢測被保護區域的火情。當一路探測器發出火災信號時，報警控制盤和氣體滅火單元上的相關分區的指示燈將亮，但氣體不會噴出。當?shù)诙诽綔y器也發出火災信號后，則聲光報警器鳴響，自動滅火控制器開始工作，進入延時階段（通常為30S），此延時階段用于疏散人員和聯動必要設備的動作（關閉空調等），延時過后，電磁閥打開，開始放氣。

報警控制器接受壓力開關的反饋信號，控制面板放氣指示燈亮。當報警控制器處于手動狀態，報警控制器只發出報警信號，不輸出動作信號，由值班人員確認后，按下報警控制面板上的應急啟動按鈕即可啟動系統噴放七氟丙烷氣體滅火劑。

遇有人員在機房工作時，應將門前安裝的自動開關自由狀態轉為手動操作，避免機房內有人工作時噴氣。另外，門側還須安裝了手動放氣開關，當發生火災緊急情況時，打開開關蓋板，按下紅色按鈕，立刻噴出氣體以緊急滅火。
