一、利達區域火災報警控制器 JB-QB/LD128E(M)-64介紹

利達區域火災報警控制器 JB-QB/LD128E(M)-64是智能化的單回路二總線火災報警控制器，采用單片機控制技術，外觀新穎、體積小、重量輕。主要針對小型消防工程項目而設計，可與北京億杰消防工程公司生產的各種類型的探測器、信號輸入模塊等產品配合使用。經中國消防產品質量認證委員會按照GB4717-93和GB/T19001-2000檢驗和檢查符合認證要求，準許使用消防產品安全認證標志。

二、利達區域火災報警控制器 JB-QB/LD128E(M)-64功能

★ 具RS232接口, 可選配串行中文打印機或與其它樓宇設備聯網
★ 采用CANBus通訊方式，與其它具有CANBus總線的控制器配合實現區域網絡
★ 全中文LED液晶屏顯示主要信息與內容，指示燈指示關鍵狀態
★ 按鍵采用人性化設計，操作方便
★ 可編程4組無源接點輸出
★ 采用回路短路保護和電源短路保護
★ 有“黑匣子”存儲記憶功能，能自動記錄256條火警信息
★ 總線設備混合編址
★ 結構小巧美觀，易于安裝

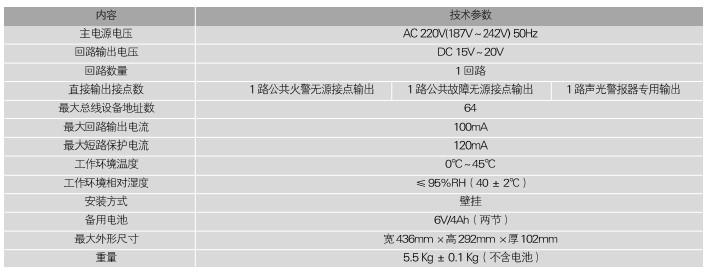

三、利達區域火災報警控制器 JB-QB/LD128E(M)-64主要技術指標

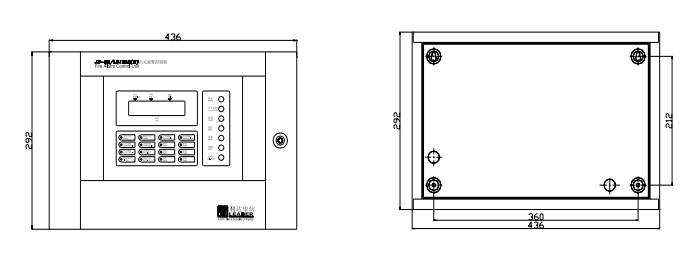

四、利達區域火災報警控制器 JB-QB/LD128E(M)-64外形與結構尺寸圖

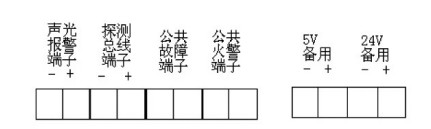

五、利達區域火災報警控制器 JB-QB/LD128E(M)-64端子圖

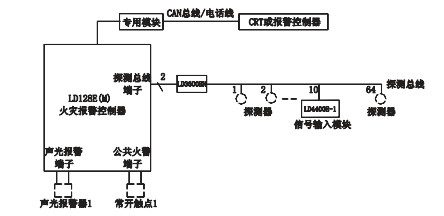

六、利達區域火災報警控制器 JB-QB/LD128E(M)-64系統框圖

七、利達區域火災報警控制器 JB-QB/LD128E(M)-64布線要求

☆ 機內端子配線：所有引入線均剝開0.5cm，掛錫或用接線卡后接入端子。
☆ 信號二總線：導線：銅導線截面積≥1.0平方毫米，耐壓≥250V，雙絞線。
               電纜：銅線截面積≥0.75平方毫米，耐壓≥250V。
               回路導線總電阻<50Ω，否則應考慮增大導線截面積，或加裝總線中繼器。
☆ DC 24V聯動電源線：銅導線截面積≥1.0平方毫米，耐壓≥250V雙色雙絞線。且回路導線總壓降≤3V。否則應考慮增大導線截面積。
☆ 穿管要求：信號二總線應單獨穿入金屬管中，嚴禁與動力線、照明線、交流線、視頻線或廣播線等穿入同一管中。
☆ 通訊時采用雙芯屏蔽線接入串行接口。
☆ 電纜豎井(溝)內的布線要求：信號二總線在電纜(溝)豎井也應單獨穿管或在金屬線槽內敷設。要求盡量遠離動力、照明等強電及視頻線，其平行間距應大于500毫米。
接頭的處理：所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
