引入消防防火分區的概念，*大容量為8個獨立分區+1個公共區；每一獨立分區可單獨指示報警、監管、故障、屏蔽狀態；具有分區注釋信息卡片，可手寫或打??；指示直觀；
系統調試簡單，本控制器可自動識別總線設備；具有自動分區功能，也可手動調整分區；
具有現場提示功能，每個區域發生火警后，自動聯動本區和公共區域的警報器，可分別設置本區和公共區域聯動警報器的延時時間，*大延時均為600秒。
引入消防防火分區的概念，*大容量為8個獨立分區+1個公共區；每一獨立分區可單獨指示報警、監管、故障、屏蔽狀態；具有分區注釋信息卡片，可手寫或打??；指示直觀；
系統調試簡單，本控制器可自動識別總線設備；具有自動分區功能，也可手動調整分區；
具有現場提示功能，每個區域發生火警后，自動聯動本區和公共區域的警報器，可分別設置本區和公共區域聯動警報器的延時時間，*大延時均為600秒。
當全屏或分屏顯示各類信息時，可通過 、 鍵按照信息的優先級順序?qū)θ粱蛳缕链翱谛畔⑦M(jìn)行切換，以顯示其他類型的事件信息；
在多種信息顯示狀態下，若連續90s無任何鍵盤操作和沒有新的警報信息時，控制器將自動返回到火警顯示狀態。
當有聲音提示時，可按消音鍵關閉控制器本身的聲音提示。當有新的警報發生時，發出與新的警報對應的聲音提示
現場報警聲音提示及控制
在發生火警或監管信息時，同區域或公共區的訊響器、聲光警
報器被聯動，發出火警或監管聲音提示，可按警報消音鍵消音。
現場人群疏散控制
需要進行對人群進行疏散時，可按下疏散鍵，系統將會啟動總線
上所有的訊響器、本機的聲光警報器輸出，若系統中有延時的訊
響器、聲光警報器，則取消延時直接啟動。
火警輸出接口控制
按下火警輸出鍵，火警輸出接口啟動，液晶屏顯示火警輸出的反
饋信息，控制器發出反饋聲音；若火警輸出處于延時狀態，則按
下后取消該延時，直接啟動
復位及鎖鍵
清除當前的所有火警和故障顯示
復位所有總線制被控設備的狀態指示燈
清除消音狀態
可以將鍵盤鎖定（無操作90S，自動鎖鍵）
記錄信息查詢
按記錄查詢鍵，顯示如下圖界面，按需進行下一步操作。
系統設備檢查
按設備查詢鍵，顯示如下圖界面，按需進行下一步操作。
設備的屏蔽及取消
當外部總線設備或控制器本身控制輸出設備發生故障時，可將
它屏蔽掉，待修理或更換后，再利用取消屏蔽功能將設備取消
屏蔽。可通過按屏蔽及取消屏蔽鍵進入菜單，選定屏蔽類型后
通過按確認鍵進行屏蔽和取消，如圖所示。
輸出屏蔽指 火警輸出和警鈴輸出的屏蔽如圖“*” 表示被屏蔽。
防盜設置
控制器可接入防盜類的探測設備，當此類設備報警時，控制器
將顯示盜警信息。防盜功能是否有效可通過防盜設置鍵進行設
置，按下后 如圖顯示。
用戶設置
按下用戶設置鍵并輸入一級密碼，可進入用戶設置界面。
自檢：按下自檢鍵并輸入一級密碼，可進入自檢界面，如下圖。
2、調試人員操作
按可系統設置鍵進入系統設置界面，完成對控制器系統配置的
更改；進入系統設置界面，需輸入系統密碼，如圖。
設備定義
將焦點移至“1.設備定義”并確定或直接按數字鍵“1”，系統將
進入設備定義界面，如圖。
在文本“設備”后面的編輯框輸入設備號，在文本“區域”后面
的編輯框輸入?yún)^(qū)域號，其中“0”代表公共區域；然后輸入所要定
義的設備類型，“->”號后面將會顯示所要定義的設備類型圖標，
按確認設備定義完成。系統在監控狀態下，設備定義為繼承定義
，系統在調試狀態下，設備定義為連續定義，用戶可以在其基礎
上定義。
系統狀態
在系統設置界面下，將焦點移至“3”.系統狀態”并確定或直接
按數字鍵“3”，系統將進入系統狀態設置界面，屏幕上顯示如。
調試狀態：系統處于該狀態下時，控制器開機重新注冊外部設
備，系統注冊信息更新；
設備識別：設備識別功能打開時，控制器注冊外部設備時自動識別數字化設備的設備類型，系統注冊信息更新。
提示：設備識別功能允許時，系統自動識別數字化設備類型，
用戶定義的設備類型將會被更新為自動識別的類型，無需自動
識別設備類型，則將此功能關閉 。
設備注冊
首先把控制器設置為調試狀態，在系統設置界面下，將焦點移
至“2.系統狀態”并確定或直接按數字鍵“2”，系統將進入系
統狀態設置界面，屏幕上顯示如圖。
設備注冊進行時“[ ]”內顯示當前正在注冊的設備編碼，如果該
設備編碼反白顯示，則說明該設備被注冊，同時注冊總數增加
；如果該設備編碼正常顯示，則說明該設備沒有被注冊。注冊
完畢后進入正常監控狀態。
設備注冊
首先把控制器設置為調試狀態，在系統設置界面下，將焦點移
至“2.系統狀態”并確定或直接按數字鍵“2”，系統將進入系
統狀態設置界面，屏幕上顯示如圖。
設備注冊進行時“[ ]”內顯示當前正在注冊的設備編碼，如果該
設備編碼反白顯示，則說明該設備被注冊，同時注冊總數增加
；如果該設備編碼正常顯示，則說明該設備沒有被注冊。注冊
完畢后進入正常監控狀態。
1、檢查
工程配置檢查：安裝使用說明書、保險管、控制器鑰匙等，核對無誤后再對控制器外觀進行必要的檢查 。

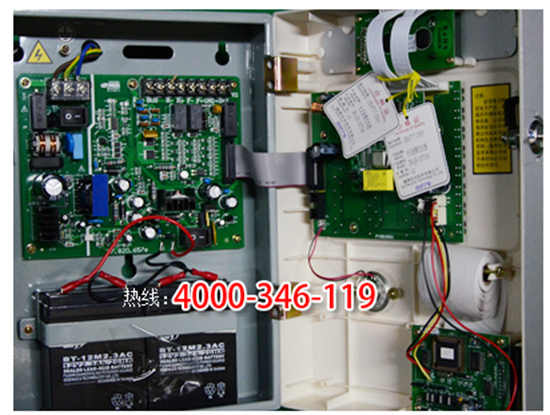

控制器內部配置及連接狀況檢查 ：檢查一下各部件之間的連接關系并做必要的記錄 。
2、控制器安裝方式及布線要求指導
安裝方式參照說明書指導
布線：信號二總線采用RVS雙絞線，截面積≥1.0mm2
3、開機檢查
液晶屏、指示燈顯示是否正常。
上電自動檢查部分是否全部顯示通過。
觀察控制器的指示燈是否全部能點亮，進行聲音測試時揚聲器發聲是否正確。
進入正常監視后，觀察有無電源故障，操作主鍵盤是否有嘀嘀聲。
4、外部設備檢查
外部接線狀態檢查：檢查與本控制器相連的總線狀況，測量總線與地之間的絕緣電阻，回路的負載狀況。其中，絕緣電阻應大于20MΩ，回路負載應大于1kΩ。
設備檢查：利用調試裝置檢查回路設備狀況，即設備數量、編碼及工作狀態是否符合設計要求，排除存在的故障，做好系統連接的準備。

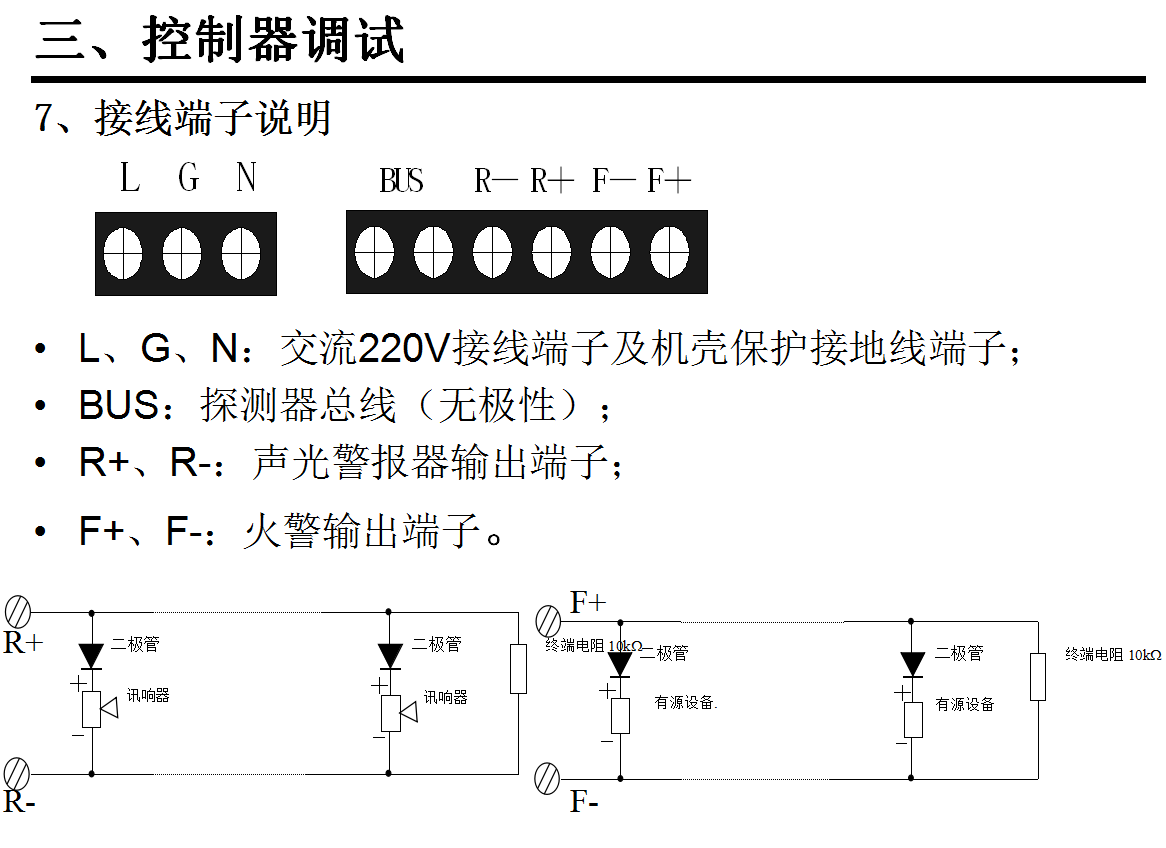

5、指導接線
控制器及外部設備檢查完畢后，如各項測試均符合要求，指導
將外部設備與控制器進行正確的連接。
6、開機調試
（1）進入調試狀態；（2）設備注冊；（3）進入監控狀態；
（4）修改設備定義
四、一般故障處理
故障現象 故障原因 解決辦法
一 開機顯示不正常 電源不正常；與液晶電纜連接不良 檢查電源與連接線
二 主電故障 無220v電源或保險斷 檢查電源更換保險
三 備電故障 線路連接不良或蓄電池欠壓、損壞 檢查有關聯插件，充電無效更換
四 不注冊設備 未接好設備或電纜損壞 檢查接好，更換電纜
五 不打印 未設置打印方式或打印機壞 重新設置打印方式；更換打印機
六 設備故障 信號線斷路或設備損壞 檢查連線；更換設備
七 總線故障 總線短路 檢查線路
八 回路故障、時鐘故障等 環境干擾；相應部分老化 檢查接地是否良好；通知廠家
