消防水泵和穩壓泵安裝

施工作業指導書



目錄





?

一般要求

.............................................. 2 ?

吸水管和附件的安裝

.................................... 2 ?

消防水泵出水管及其附件安裝（在泵安裝完畢后進行） ...... 3 ?

泵基礎及附件安裝

...................................... 3 ?

泵的清洗和裝配

........................................ 4 ?

泵的安裝

.............................................. 4 ?

泵的找平、找正

........................................ 5 ?

泵房管道安裝

.......................................... 5 ?

水泵安裝分項工程質量技術交底（1）

..................... 5 ?

水泵安裝分項工程質量技術交底（2）

..................... 7



IFrame



一般要求

消防水泵機組的水泵、電動機及配電啟動控制設備的規格、型號、技術性能應符合設計要求，產品應有出廠合格證及安裝使用說明書。安裝工作宜由具備一定技能和經驗的鉗工和管工共同承擔。

    每一組消防水泵均應設工作泵和備用泵，備用泵的工作能力應與工作泵的工作能力相等。

消防水泵應采用自灌式吸水，一組消防水泵的吸水管不應少于兩路，當其中

一路損壞或檢修時；其余吸水管仍能通過全部水量。當消防水池分成2個（格）時；應保證檢修清洗任一個（格）水池時；每一組消防水泵吸水管仍能從另一個（格）水池吸水。

    每臺消防水泵出水管上應安裝上回間和壓力表；并直安裝檢查和試水用的放水閥（管徑由設計定）。泵組的總出水管上還應安裝止回間和泄壓閥。壓力表安裝應加設緩沖裝置；壓力表和緩沖裝置之間還應安裝旋塞；便于壓力表的拆換和維修；壓力表量程應為工作壓力的2-2.5倍。

吸水管和附件的安裝

    （1）吸水管在安裝時應使用水平尺找平；吸水喇叭口與水池底部距離由設計確定，喇叭口口徑應比吸水管管徑大2倍左右；喇叭口與吸水管的連接方式采用焊接，并要用支架固定于池底。喇叭口上應安裝防護網。防止一些大型臟物被泵吸入造成阻塞。吸水管管徑應符合設計要求，且不得小于水泵吸入口口徑；吸水管穿過池壁的中心標高與水泵吸入接口標高應符合設計要求，吸入管水平段宜有不少于川000向水泵方向的上揚坡度；與水泵吸入口的連接應采用偏心異徑管；上平下斜安裝；吸水管不得呈現倒坡向及產生氣襄的彎曲、變形現象。

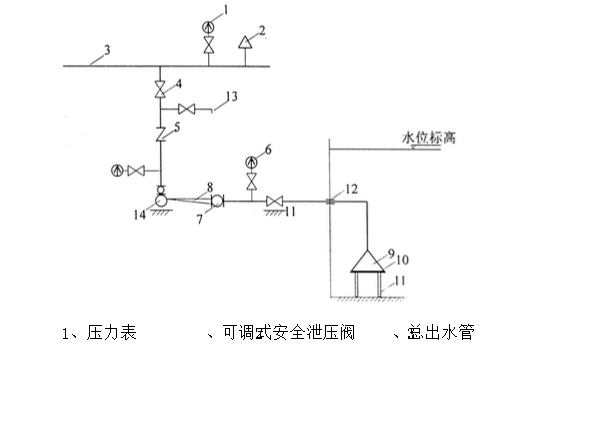

1、壓力表       2、可調式安全泄壓閥   3、總出水管







4、明桿閘閥     5、緩閉式止回閥       6、真空壓力表

7、軟接頭       8、偏心變徑管         9、吸水喇叭

10、防護網      11、固定支架          12、預埋套管

13、放水試驗管  14、水

（2）吸水管上應安裝明桿控制閥門，閥門安裝應在水泵固定于基礎上后進行；不應采用蝶閥、閥門口徑應與吸水管管徑相同；吸水管上的柔性接頭應安裝在控制閥之后。吸水管上宜安裝真空壓力表。安裝位置直靠近水泵吸水口。閥門應用支架、支撐其重量防止下垂。

    （3）吸水管安裝完后；應對所有焊接口及法蘭接口進行嚴密檢查；不得有滲水和漏氣現象。

    （4）當消防水泵和消防水池位于獨立的兩個基礎上，且互為剛性連接時，吸水管上應安裝一段柔性連接管。

    （5）吸水管與池壁預埋套管之間的間隙應用防水材料填密實；并參照標準圖集中柔性防水套管有關固定進行。

    消防水泵出水管及其附件安裝（在泵安裝完畢后進行）

    （1）水泵出水管管徑、管道連接形式應符合設計規定；

    （2）當設計無規定時，水泵出水管上應安裝壓力表、止回閥、閘問及試驗查用的DN65mm放水閥，放出的水宜返回水池；消防水泵泵組總出水管上還應安裝壓力表和安全泄壓閥。試驗檢查用的放水間安裝位置；要能保證水泵單獨檢查試驗和操作方便。條件可能時，應安裝在泵出水管止回閥與閘閥之間；不應安裝在止回閥之前；

    （3）水泵總出管應根據需要設控制閥門，以保證其中任一條故障檢修時；其余供水管仍應保證供給全部消防用水流量；止回閥應采用緩閉式的；控制應采用明桿閥門、泄壓閥應采用可調式安全泄壓閥；

    （4）水泵出水管上所安裝的柔性接頭的位置和數量應符合設計規定；通常應分別安裝在水泵出口處及出水管架空管段上；要既能防振又要保持管道位移在允許范圍之內；水泵出水管上的壓力表宜帶有放氣的旋塞及緩沖裝置；其量程應為工作壓力的2-2.5倍表上應有校驗標志；

    (5）水泵出水管及其附件應用支、吊架固定不得使管道重量承壓在水泵設備上。

    泵基礎及附件安裝

（1）泵基礎的配筋、混凝土標號、配合比、嚴格按設計圖施工；基礎減振

動裝置按圖紙要求安設；
